Įvadas
Silimanito nefelinas pasižymi stabiliomis cheminėmis savybėmis, geru atsparumu šiluminiam smūgiui, dideliu atsparumu ugniai ir geru mechaniniu stiprumu. Jis gali būti naudojamas kaip keramikos, ugniai atsparių medžiagų, sintetinio mulito, suvirinimo ir trinties medžiagų žaliava, plačiai naudojamas metalurgijoje, chemijos pramonėje, keramikoje ir stikle.
Silimanitas taip pat žinomas kaip kvarcas arba eklogitas. Tai rudas, šviesiai žalias, šviesiai mėlynas arba baltas stiklinis silimanito mineralas. Kristalai yra stulpeliai arba adatiniai, o susikaupę jie dažnai yra pluoštiniai arba spinduliniai, šilko arba stiklinio blizgesio. Kaitinamas juzenitas gali virsti mulitu. Tai tipiškas aukštos -temperatūros metamorfinis mineralas, susidaręs iš aliuminio-turtingų dumblų per pažangų regioninį metamorfizmą, paprastai randamas kristalinėse skaldose ir gneise, taip pat stebimas aliuminio-turtingose uolienose ir magminio kontakto zonose. Kaitinamas iki 1300 laipsnių, eklogitas virsta mulitu, kuris gali būti naudojamas kaip aukštos kokybės ugniai atspari medžiaga.
Fizinės ir cheminės specifikacijos
| Aptikimo elementai | Aptikimo rezultatai |
| Al₂O3 (%) | 60.9 |
| SiO₂ (%) | 37.05 |
| Produkto savitasis svoris | 3.24 |
| Atsparumas ugniai | 1850 laipsnių |
| Aptarnavimo temperatūra | ＜ 1700 laipsnių |
| Moso kietumas | 7.5 |

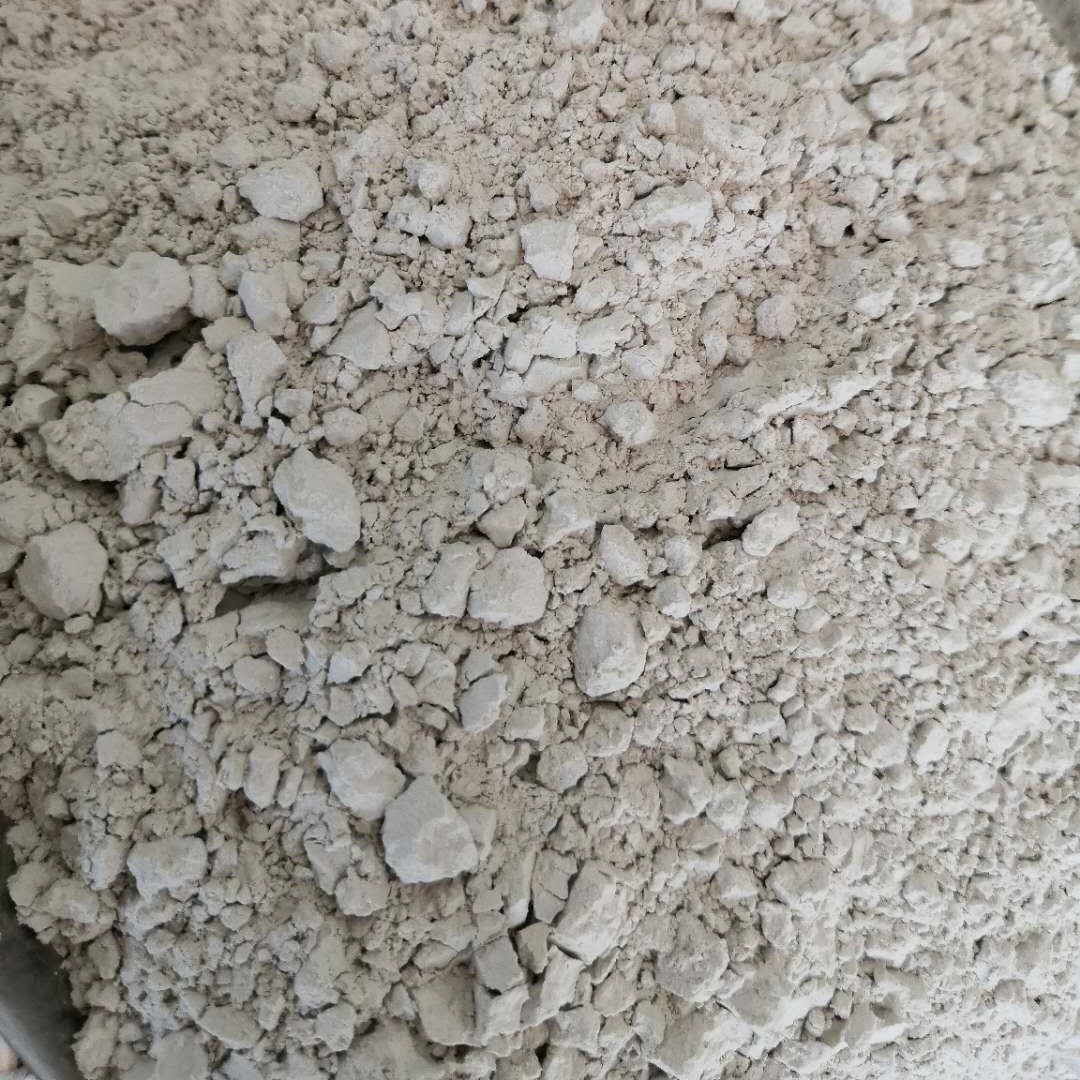

Procesas
Gerinimas ir valymas:
Po smulkinimo ir sijojimo neapdorota rūda išvaloma magnetiniu atskyrimu ir flotacija pašalinant Fe2O3, TiO2 ir kitas priemaišas. Po valymo Al2O3 kiekis gali siekti 58–68%.
Kalcinavimo gydymas:
Neapdorotas silimanitas: Naudojamas tiesiogiai neformuotose ugniai atspariose medžiagose (pvz., liejamose ir kalimo medžiagose), pasinaudojant jo plėtimosi savybėmis susitraukimui kompensuoti.
Kalcinuotas silimanitas: deginamas aukštoje 1450–1600 laipsnių temperatūroje, kad būtų pasiekta visiška fazinė transformacija ir tūrio stabilumas. Jis dažniausiai naudojamas gaminant aukštos -ugniai atsparias plytas, surenkamus komponentus ir keramines kompozicines medžiagas.
Deep{0}}apdorojimo technologija:
Itin smulkus smulkinimas iki mikronų lygio, naudojamas kaip matrica, didinanti medžiagos tankį.
Paviršiaus padengimas Al2O3 arba ZrO₂, siekiant pagerinti atsparumą šlako erozijai.
Taikymas
Regeneratoriaus grotelių plytos:
Stiklo krosnių regeneracinėje kameroje, kur temperatūra siekia 1400–1600 laipsnių, silimanito plytos pasižymi dideliu atsparumu stiklo skysčio garų erozijai. Jų mažas šilumos laidumas (1,2–1,8 W/m·K) padeda sumažinti šilumos nuostolius.
Snapelis ir srauto angos:
Šios sritys yra veikiamos aukštos temperatūros erozijos dėl šarminio stiklo skysčių, pvz., Na2O ir K2O. Silimanito plytų eksploatavimo laikas yra 2–3 metais ilgesnis nei įprastų didelio -aliuminio oksido plytų.
Techninis pranašumas:
Esant aukštai temperatūrai, susidaro mullitinė tinklinė struktūra, kuri stabdo stiklo skysčio prasiskverbimą ir neleidžia suminkštėti bei išskilti plytų korpusui.
Plieno pramonė: visas{0}}procesas nuo aukštakrosnės iki kaušelio
Keramika ir aukštos{0}}temperatūros krosnių baldai: „struktūrinė parama“, skirta tiksliam temperatūros valdymui
Krosnies medžiagos:
Elektroninės keramikos (pvz., MLCC kondensatorių) sukepinti naudojami silmanito stulpeliai ir tvarsčių plokštės. Dėl didelio atsparumo ugniai ir mažo šiluminio plėtimosi koeficiento (4,5 × 10⁻⁶/laipsnis), jie padeda išvengti keramikos gaminių deformacijos ir įtrūkimų, kuriuos sukelia atraminiai komponentai.
Aukštos{0}}temperatūros krosnies pamušalas:
Maršrutinėse krosnyse ir ritininėse krosnyse Sillimanito lengvosios plytos, kurių tankis yra 1,8–2,2 g/cm³, užtikrina šilumos izoliaciją ir atsparumą šiluminiam smūgiui. Jie užtikrina, kad krosnies temperatūros svyravimai neviršytų ±5 laipsnių.
Neribotos ugniai atsparios medžiagos: „Sprendimas vietoje“ lanksčioms statyboms
Žemo cemento liejiniai
Naudojamas kaip užpildas (30–50 %), sillimanito plėtimosi charakteristikos kompensuoja liejamų medžiagų susitraukimą kietėjant, todėl lenkimo stiprumas padidėja 20–30%.
Purškiamas pleistras
Naudojamas greitam cementinių krosnių angų ir plieninių krosnių įdėklų taisymui. Smulkūs silimanito nefelino milteliai (Mažiau arba lygūs 0,088 mm, Didesni arba lygūs 80%) glaudžiai sukimba su pagrindu, todėl sukibimo stiprumas yra didesnis nei 5 MPa.
Cemento pramonė: „Atsparumo korozijai pionierius“ šarminėje aplinkoje
Rotacinės krosnies perėjimo diržas
Silimanito{0}}spinelinės kompozitinės plytos atsparios šarminei erozijai, kurią sukelia cemento krosnies dulkės (CaO kiekis didesnis nei 40 %). Jų eksploatavimo trukmė yra 1,5–2 metai, o tai 50 % ilgesnė nei įprastų aukšto -aliuminio oksido plytų.
Skilimo krosnies pamušalas
Silimanito{0}} pagrindu pagaminti liejiniai yra atsparūs šarminių garų (Na₂O, K₂O) ir CO₂ atmosferai ir pasižymi dideliu atsparumu atskilimui. Jie tinka svyruojančioms darbo sąlygoms esant nuo 1100 iki 1450 laipsnių temperatūrai.
7 * 24 valandų atsakymas internetu
Suteikite profesionalią apsaugą po{0}}pardavimo
Mūsų adresas
Činghua valdymo rajonas, Dashiqiao miestas, Yingkou miestas, Liaoningas, Kinija
Telefono numeris
+8613700131695
+8618540210631
El-paštas
info@zinfon-refractory.com
Populiarus Žymos: silimanitas, Kinijos silimanito gamintojai, tiekėjai, gamykla
