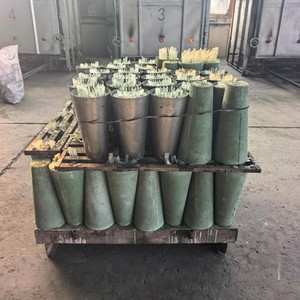

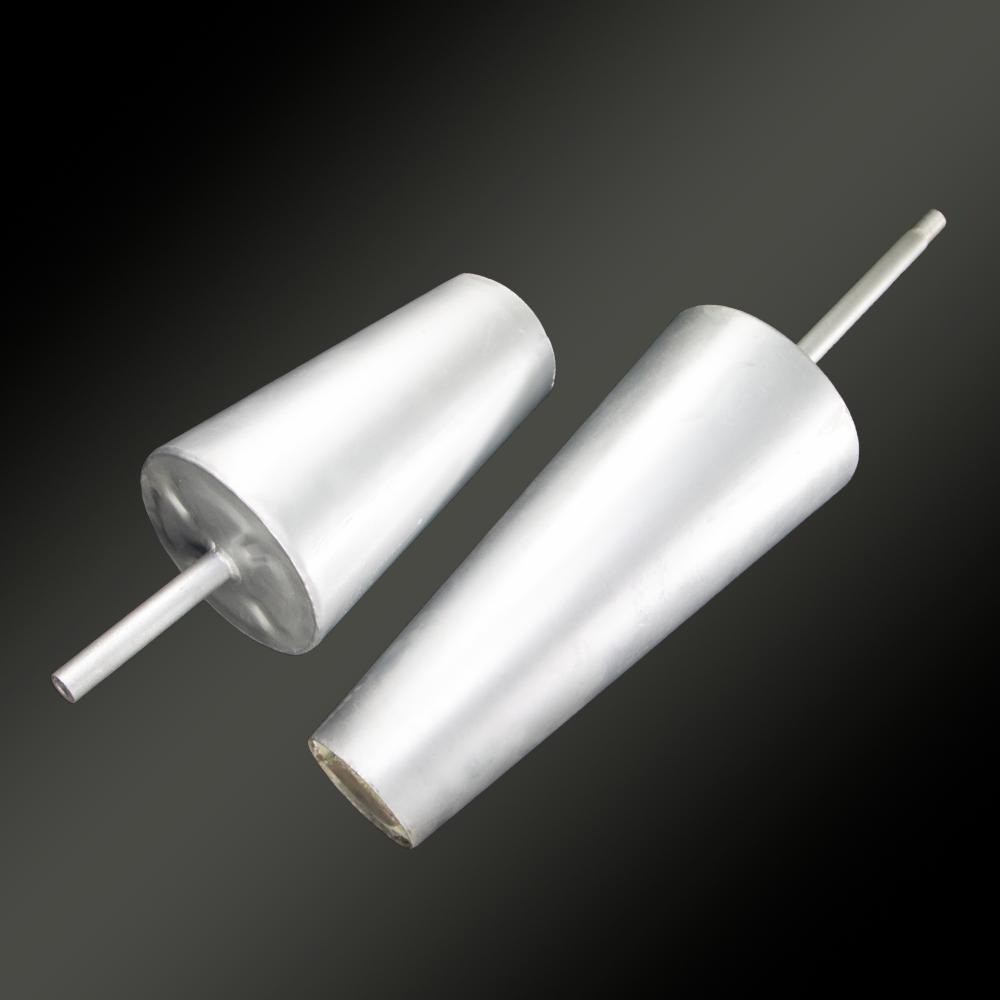

Akytas kaušelis yra pagrindinis funkcinis ugniai atsparus komponentas, naudojamas LF kaušų rafinavimo krosnyse. Jis daugiausia naudojamas dugno argono pūtimui, siekiant homogenizuoti išlydyto plieno temperatūrą ir sudėtį, pašalinti intarpus ir sustiprinti rafinavimo reakcijas.
Funkcijos
Homogenizavimas: pašalina temperatūrų skirtumus ir sudėties segregaciją išlydytame pliene, todėl lydiniai greitai ištirpsta ir tolygiai maišosi.
Išlydyto plieno valymas: argono burbuliukai sulaiko nemetalinius inkliuzus, pvz., Al₂O3, ir nuneša juos į paviršių, kad būtų pašalinta.
Reakcijų pagreitis: pagerina masės perdavimą plieno ir šlako sąsajoje, pagerina sieros pašalinimo ir deoksidacijos efektyvumą.
Struktūros tipas
Plyšio tipas, tiesios skylės tipas ir mikro{0}}akytas tipas
Plyšio tipas
Plytos viduje suformuojami keli tiesūs plyšiai (0,1–0,3 mm).
Privalumai: didelis dujų srautas, stiprus maišymo efektas, ilgas tarnavimo laikas, atsparumas užsikimšimui ir didelis dujų pralaidumas (pūtimo{0}}greitas).
Taikymas: LF/VD/RH rafinavimo procesai, dideli{0}} ir vidutinio-kaušeliai (30–300 t ir daugiau).
Tiesios angos tipas
Būdingos smulkios tiesios skylės (Φ0,8–1,5 mm).
Privalumai: Atsparumas išlydyto plieno įsiskverbimui, mažesnis deguonies valymo poreikis ir ilgesnis tarnavimo laikas.
Taikymas: itin{0}}švarus plienas, daug{1}}anglies anglies plienas ir sąlygos, linkusios prasiskverbti išlydytam plienui.
Mikro-akytas tipas
Dujų srautas pasiekiamas per ištisines vidines poras medžiagoje.
Trūkumai: mažas stiprumas, jautrumas erozijai ir pažeidimams, polinkis užsikimšti ir trumpas tarnavimo laikas.
Taikymas: mažos -dydžio arba vidutinio-dažnio krosnys ir žemos- rūšies plienas.
Medžiaga
Korundo – špinelio sistema (Al2O3 – MgO·Al2O3)
Pagrindinės žaliavos: lentinis korundas, baltas lydytas aliuminio oksidas, špinelis
Klijavimo sistema: didelio{0}}grynumo kalcio aliuminato cemento + -Al₂O₃ mikromilteliai
Savybės: Puikus atsparumas šiluminiam smūgiui, atsparumas šlako korozijai, atsparumas erozijai ir didelis karščio stiprumas
Naudojimas: LF/VD/RH rafinavimas, 1600–1750 laipsnių, bendrosios plieno rūšys
Chromo – Korundo sistema (Al₂O₃ – Cr₂O₃)
Privalumai: itin stiprus atsparumas šlakui ir aukšta{0}}temperatūros stabilumas
Trūkumai: Rizika aplinkai dėl Cr⁶⁺, didelė kaina ir vidutinis atsparumas šiluminiam smūgiui
Taikymas: stiprios šlako atakos sąlygos, itin{0}}švarus plienas ir specialūs rafinavimo procesai
|
Kategorija Turtas |

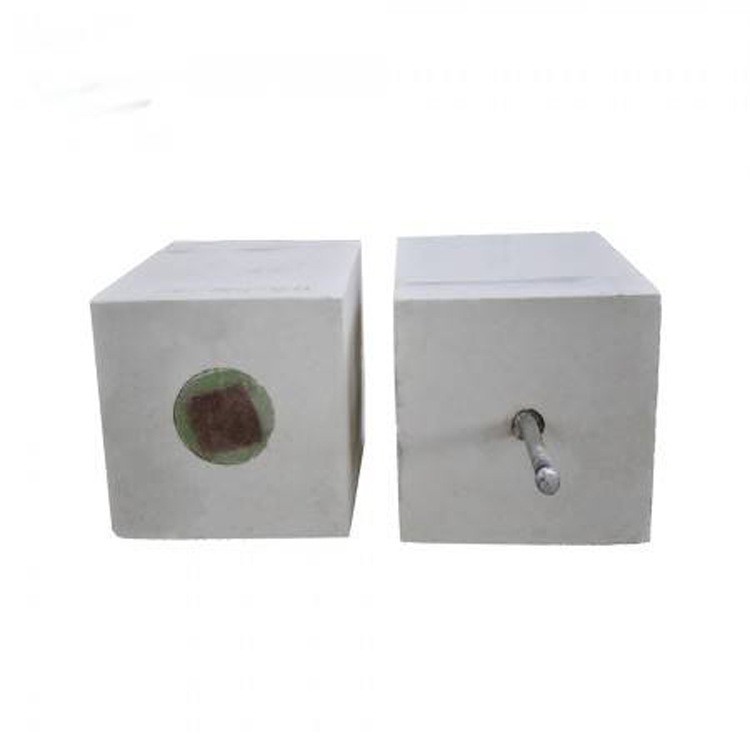

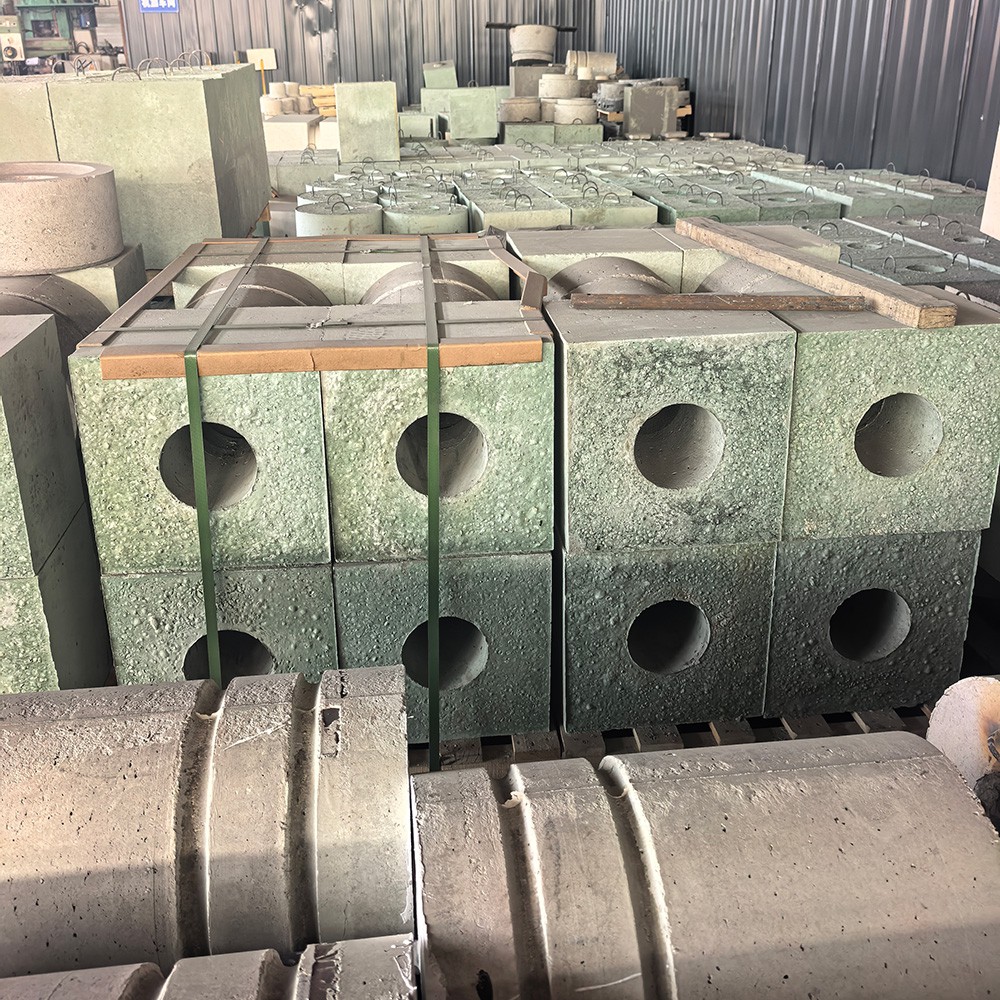

Porėtas kištukas | Sėdynės plyta | Jungtinis skiedinys | ||
| Chromo korundo porėtas kištukas | Korundas{0}}Spinelinis akytas kištukas | Chrome Corundum{0}}Mullite DCZ-1 | Korundas{0}}Spinelis DAZ-1 | DSM-1 | |
| Al2O3+MgO (%) | Didesnis arba lygus 88,0 | Didesnis arba lygus 92,0 | Didesnis arba lygus 70,0 | Didesnis arba lygus 90,0 | Didesnis arba lygus 70,0 |
| CaO (%) | Mažesnis arba lygus 1,5 | Mažesnis arba lygus 2,0 | Mažesnis arba lygus 1,5 | Mažesnis arba lygus 2,0 | - |
| Kr2O3(%) | Didesnis arba lygus 4 | - | - | - | - |
| Tūrinis tankis (g/cm³) | Didesnis arba lygus 3.1 | Didesnis arba lygus 3,0 | Didesnis arba lygus 2,90 | Didesnis arba lygus 2,95 | Didesnis arba lygus 2,5 |
| CCS (MPa) | Didesnis arba lygus 60 | Didesnis arba lygus 90 | Didesnis arba lygus 60 | Didesnis arba lygus 85 |
- |
| HMOR (MPa, 1400 laipsnių × 0,5 val.) | Didesnis arba lygus 6,0 | Didesnis arba lygus 9,0 | Didesnis arba lygus 5,0 | Didesnis arba lygus 7,0 | - |
| Oro pralaidumas (Nm³) | 12-30 | 12-30 | - | - | - |
| Taikymas | Plačiai naudojamas dugno argono pūtimo procesui įvairiuose kaušuose, įskaitant rafinavimo kaušus ir nuolatinio liejimo paprastus kaušus. | ||||
Pagrindiniai našumo reikalavimai
Atsparumas šiluminiam smūgiui: Atlaiko didelius temperatūrų skirtumus tarp 1600 laipsnių išlydyto plieno ir šalto argono.
Atsparumas aukštos{0}}temperatūrinei korozijai ir erozijai: atlaiko ilgalaikį-išlydyto plieno, šlako ir dujų srauto šveitimą.
Stabilus oro pralaidumas: Dujų pūtimo greitis didesnis arba lygus 98%, reguliuojamas srautas, neprasiskverbia plienas ir nėra užsikimšimo.
Atsparumas deguonies dūrimui: nėra įtrūkimų ar atskilimų deguonies dūrimo metu karštam remontui (virš 2000 laipsnių).
Ilgas tarnavimo laikas: 15–60 pašildymų per aptarnavimo ciklą.
Atrankos kriterijai
Kaušo talpa:30–100 t, 100–300 t ir daugiau nei 300 t
Rafinavimo procesas:LF, LF + VD/RH, nepertraukiamas liejimas su dugno pūtimu
Plieno klasė:Mažai-anglies / itin-mažo-anglies plienas, daug-anglies plienas, nerūdijantis plienas, elektrinis plienas, vamzdynų plienas
Tikslas tarnavimo laikas:20 rungčių, 40 rungčių, 60+ rungčių
Dujų tiekimo parametrai:Darbinis slėgis, srautas ir argono pūtimo režimas
Įprasti dydžiai (išorinis skersmuo × aukštis)
Mažas dydis: φ180 × 200, φ200 × 220
Vidutinis dydis: φ230 × 250, φ250 × 280 (dažniausiai naudojamas)
Didelis dydis: φ300 × 300, φ350 × 320
